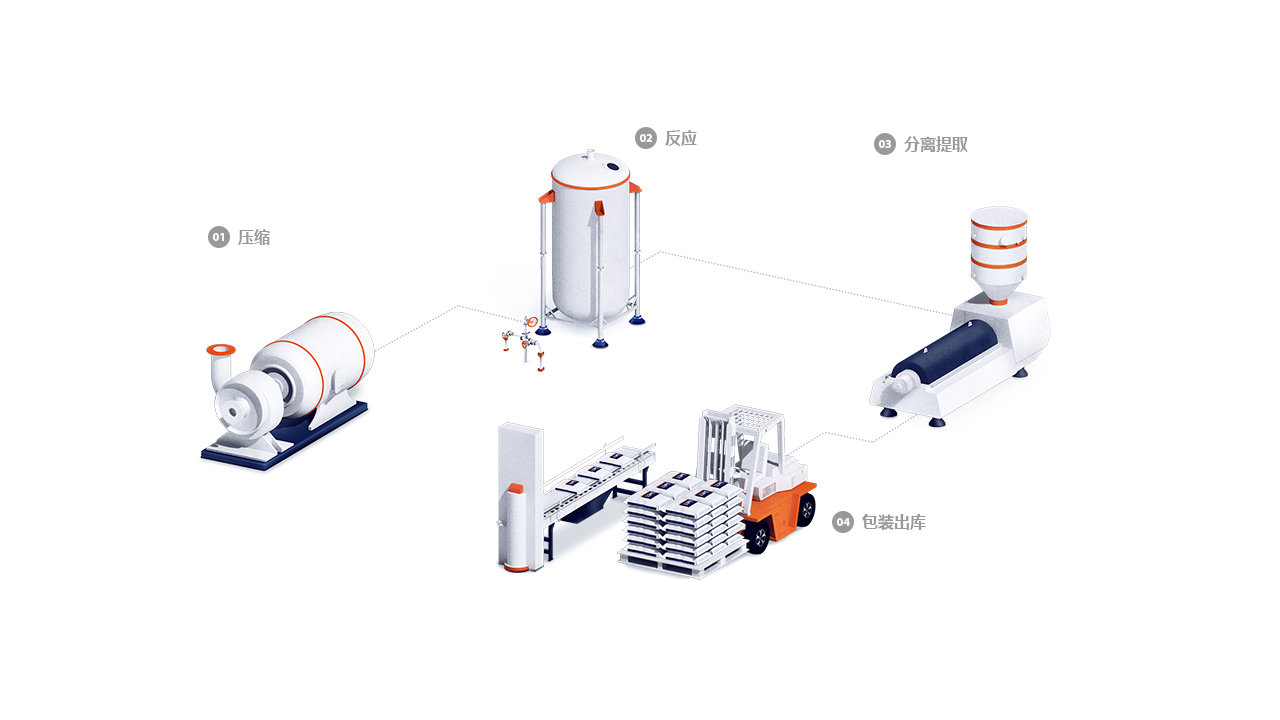

压缩

将气态乙烯注入 压缩机进行压缩。

压缩机是压缩气体的同时提高设备内部气压的装置。

反应

将经过压缩的乙烯与 引发剂一起投放到 反应釜中。

引发剂是引发物质进行化学反应的试剂。

反应釜是进行化学反应的装置。

分离提取

将产品制成米粒大小颗粒，并将没有反应的乙烯余量分离提取，
重新利用。

包装出库

米粒大小颗粒的产品在经过一定时间储藏后进行质检与包装，准备出库。

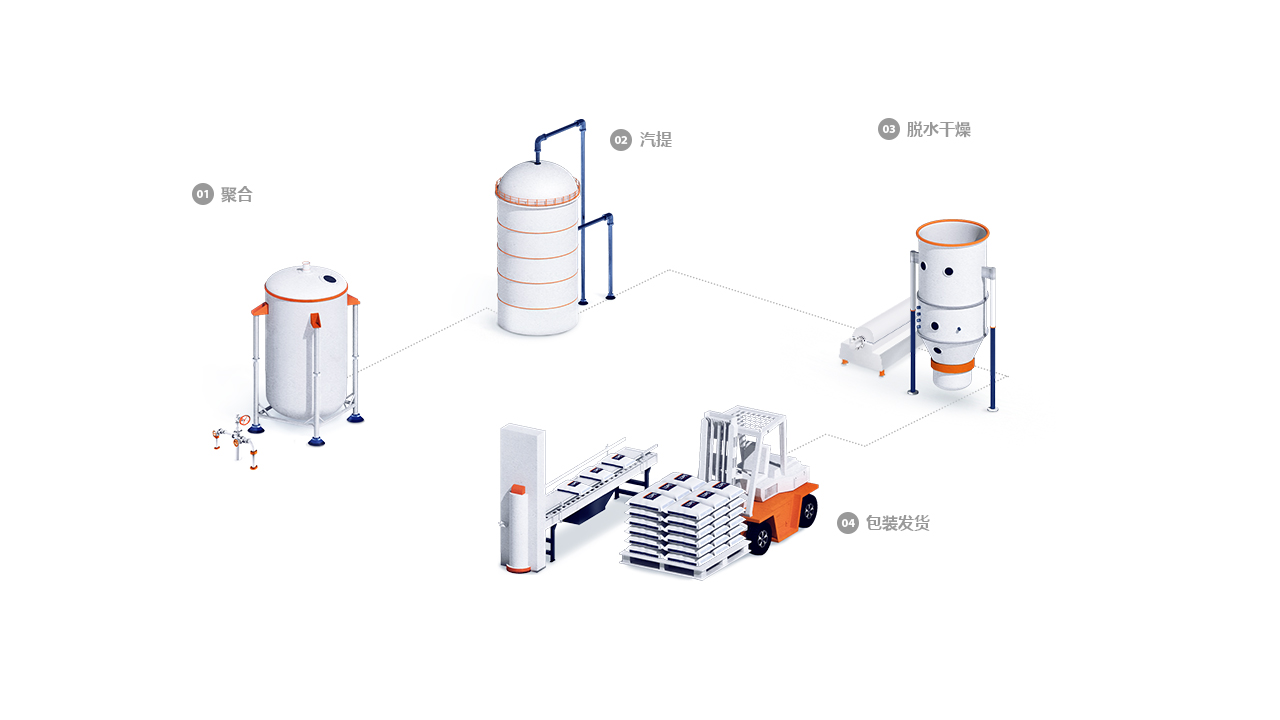

聚合

将VCM、水与原辅材料投入反应釜加热。

汽提

将从反应釜中出来的料浆（固体和液体的混合物）
从汽提塔上方入口处投入，从下方投入蒸汽，去除浆体内的VCM。
将去除VCM的浆体往下方排出，剩余的VCM重新利用。

脱水干燥

用离心机将料浆中的自由水分去除，并将它喷入干燥机内后转化
为热空气和水，最后生成PVC Resin( 聚氯乙烯粉末）。

包装发货

PVC粉末在料仓储存后，进行质检和包装，准备出库。

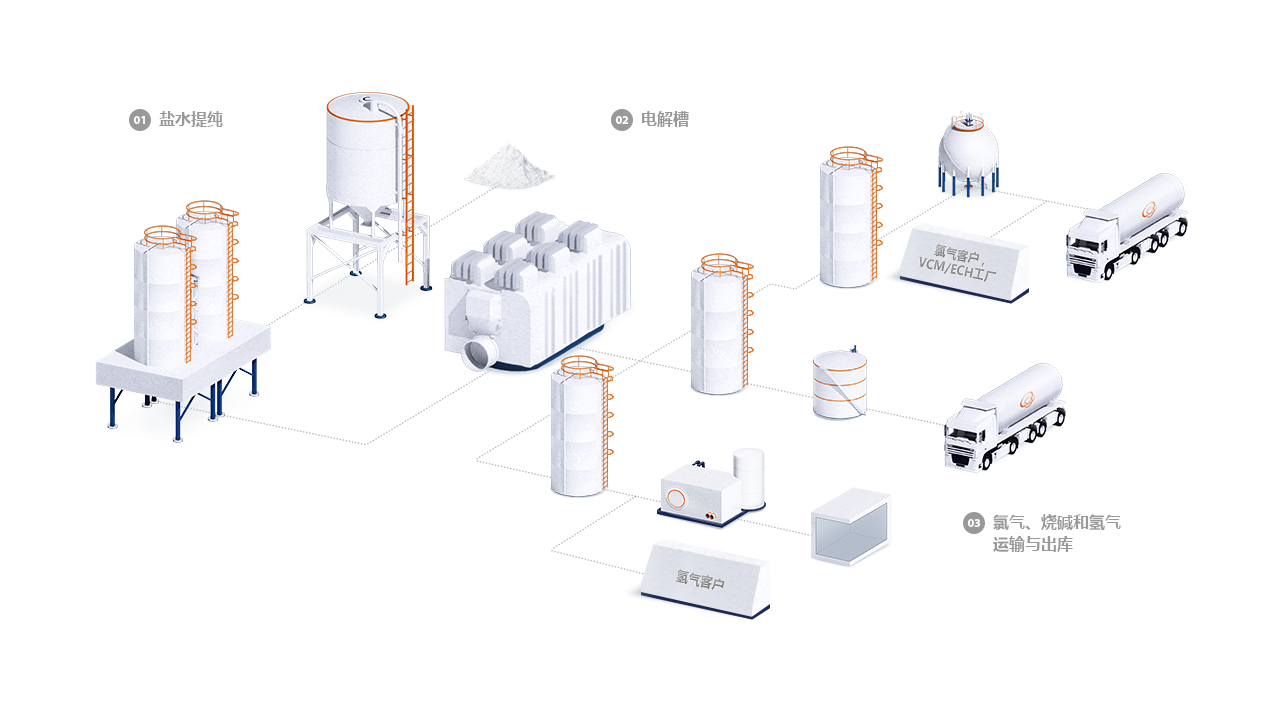

海盐提纯

将海盐融化在水里后提纯去除其中的杂质。

电解槽

将提纯后的盐水放在电解槽中电解后生成氯气、烧碱和氢气。

氯气 / 烧碱 / 氢气

• 氯气进行提纯后进行液化储存或者用槽罐车进行运输，
  或是直接将气态氯气通过管线运送到VCM/ECH工厂或客户端。
• 烧碱溶液经浓缩等工艺制成烧碱固体，在仓库储存后用船舶、货车运输销售。
• 将氢气进行提纯处理后，可用于燃料或者输送到附近工厂。

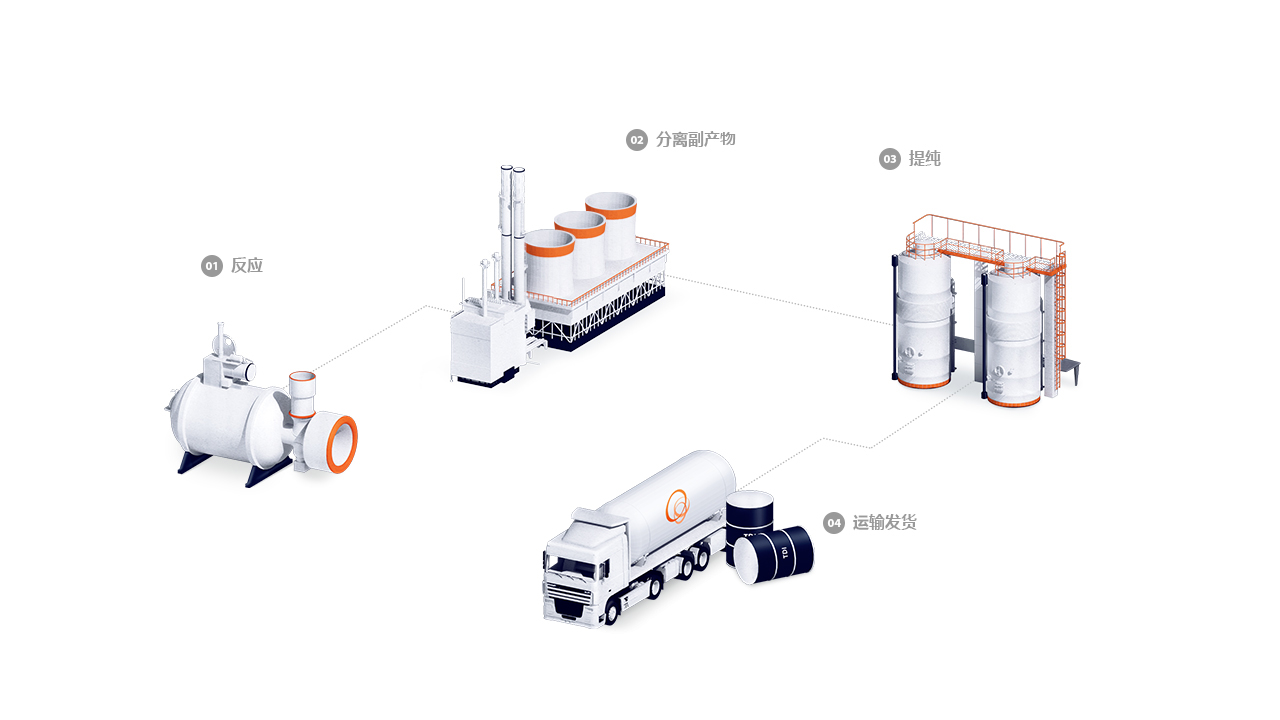

反应

TDA和 COCl₂反应（TDA光化反应）生成TDI和副产物盐酸。

TDA是DNT加氢反应的产物。

COCl₂是用一氧化碳与氯气的反应得到的产物。

分离副产物

经过反应工艺，将主产物与副产物进行分离。

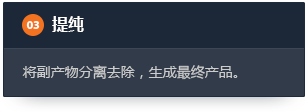

提纯

将主产物和副产物中的TAR和其他轻组分分离出去，生成最终产品。

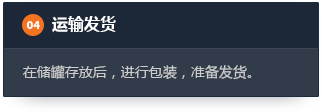

运输出库

在储罐存放后，用槽罐车或桶装发货。

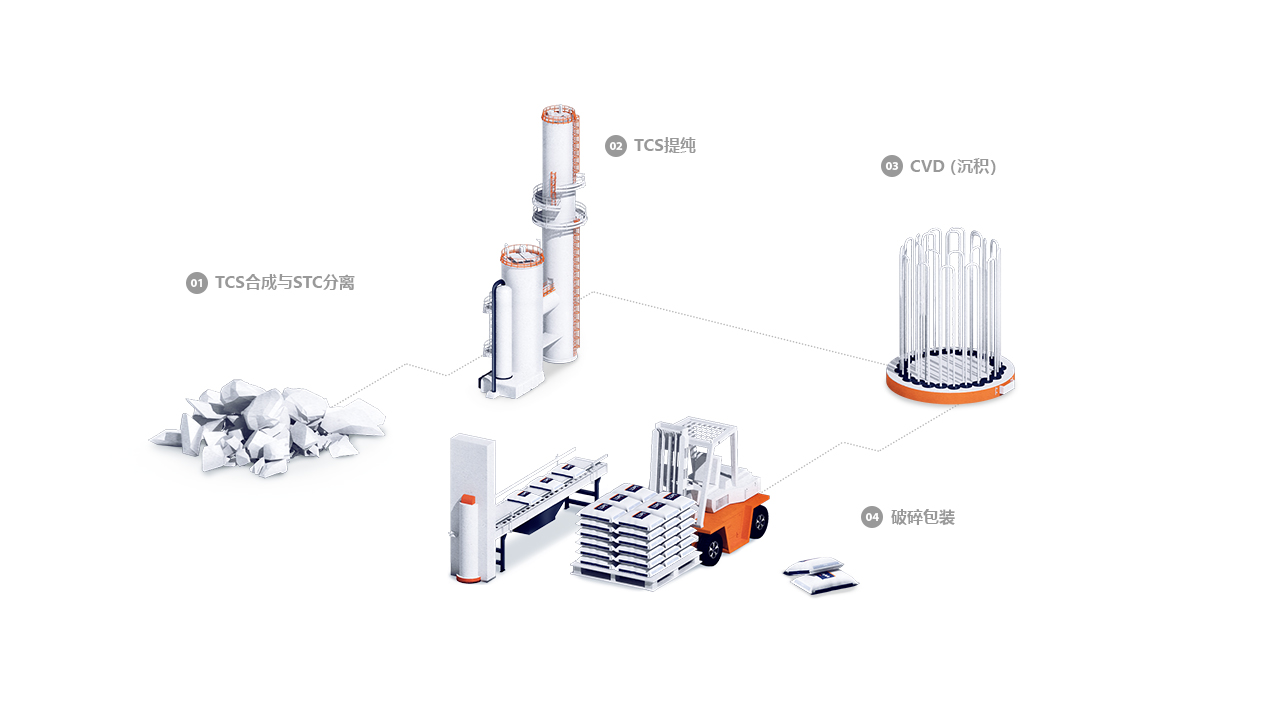

TCS合成与STC分离

在自然界中通过硅的氧化物SiO₂ ( 石英砂 )来制取工业硅( MG-Si )，其化学反应SiO₂+C→Si+CO₂↑ 将它与氯化氢（HCl )合成产生便于提纯的三氯氢硅气体，对此进行精馏，分离STC( SiCl₄,四氯化硅）。

TCS提纯

将在三氯氢硅的合成中生成的TCS（SiHCl₃，三氯氢硅）精馏提纯，
生成高纯度TCS。

CVD（沉积）

提纯后的高纯度TCS在还原炉内进行化学气相沉积后用高温分离法制
成条状多晶硅产品。在此过程中产生的气态混合物质进行低温分离后
回收利用。

破碎包装

将出炉的棒状多晶硅破碎成块状多晶硅、片状多晶硅等不同规格，
然后筛分包装出厂。
